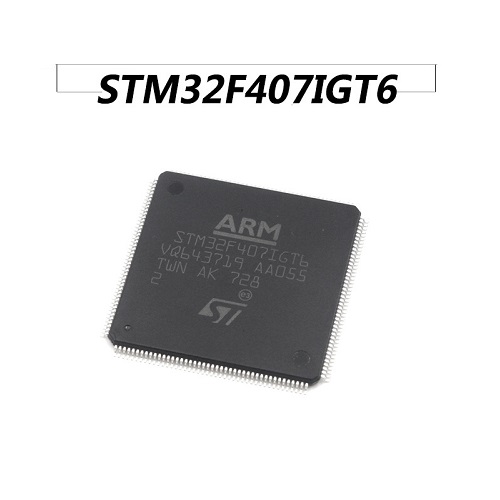

STM32F407IGT6  Series STM32F405xx và STM32F407xx được dựa trên lõi ARM hiệu suất cao ® Cortex ® -M4 32-bit RISC lõi hoạt động ở một tần số lên đến 168 MHz. Lõi Cortex-M4 có độ chính xác cao (FPU) hỗ trợ tất cả các loại dữ liệu và hướng dẫn xử lý dữ liệu chính xá. Nó cũng thực hiện một bộ đầy đủ các hướng dẫn DSP và một đơn vị bảo vệ bộ nhớ (MPU) để tăng cường bảo mật ứng dụng.

Dòng STM32F405xx và STM32F407xx kết hợp các bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên tới 1 Mbyte, lên tới 192 Kbytes SRAM), lên tới 4 Kbytes SRAM sao lưu, và một loạt các thiết bị ngoại vi và thiết bị ngoại vi được kết nối với hai APB xe buýt, ba xe buýt AHB và ma trận bus đa AHB 32 bit.

Tất cả các thiết bị đều cung cấp ba bộ ADC 12 bit, hai DAC, một RTC công suất thấp, 12 bộ định thời 16 bit chung bao gồm hai bộ đếm thời gian PWM để điều khiển động cơ, hai bộ định thời 32-bit có mục đích chung. một trình tạo số ngẫu nhiên thực (RNG)

Các tính năng chính

• Lõi: ARM ® 32-bit Cortex ® -M4 CPU với FPU, thích ứng thời gian thực tốc (ART Accelerator ™) tần số lên đến 168 MHz,210 DMIPS / 1,25 DMIPS / MHz (Dhrystone 2.1) và hướng dẫn DSP
• Bộ nhớ Flash lên tới 1 Mbyte
• 192 + 4 Kbytes SRAM bao gồm RAM dữ liệu 64-Kbyte CCM (bộ nhớ ghép đôi lõi)
• Bộ điều khiển bộ nhớ tĩnh linh hoạt hỗ trợ các ký ức Compact Flash, SRAM, PSRAM, NOR và NAND
• Giao diện song song LCD, chế độ 8080/6800
• Đồng hồ, đặt lại và quản lý nguồn cung cấp
• 1,8 V đến 3,6 V cung cấp ứng dụng và I / O
• POR, PDR, PVD và BOR
• Dao động tinh thể 4 đến 26 MHz
• Bộ vi xử lý RC nội bộ 16 MHz (độ chính xác 1%)
• Bộ dao động 32 kHz cho RTC với hiệu chuẩn
• Nội bộ 32 kHz RC với hiệu chuẩn
• Chế độ Sleep, Stop và Standby
• Cung cấp V BAT cho RTC, đăng ký dự phòng 20 × 32 bit + SRAM sao lưu 4 KB tùy chọn
• Bộ chuyển đổi A / D 3 × 12 bit, 2,4 MSPS: tối đa 24 kênh và 7,2 MSPS ở chế độ xen kẽ
• Bộ chuyển đổi D / A 2 × 12 bit
• DMA đa mục đích: Bộ điều khiển DMA 16 dòng với FIFO và hỗ trợ burst
• Tối đa 17 bộ hẹn giờ: lên đến 12 giờ 16 bit và hai bộ định thời 32 bit lên tới 168 MHz, mỗi bộ đếm lên tới 4 đầu vào bộ mã hóa IC / OC / PWM hoặc bộ đếm xung và đầu vào tần số (tăng dần)
• Giao diện gỡ lỗi dây nối tiếp (SWD) & JTAG
• Cortex-M4 nhúng dấu vết Macrocell ™
• Lên đến 140 cổng I / O với khả năng ngắt
• Lên tới 136 I / O nhanh tới 84 MHz
• Lên đến 138 5 V-khoan dung I / Os
• Lên đến 15 giao diện truyền thông
• Lên đến 3 × I 2 C giao diện (SMBus / PMBus)
• Tối đa 4 USART / 2 UART (10.5 Mbit / s, giao diện ISO 7816, LIN, IrDA, điều khiển modem)
• Lên đến 3 SPI (42 Mbits / s), 2 với I2S full-duplex muxed để đạt được độ chính xác lớp âm thanh thông qua âm thanh nội bộ PLL hoặc đồng hồ bên ngoài
• 2 × CAN giao diện (2.0B hoạt động)
• Giao diện SDIO
• Kết nối nâng cao
• Bộ điều khiển thiết bị / máy chủ / bộ nhớ OTG tốc độ đầy đủ của USB 2.0 với PHY trên chip
• Bộ điều khiển thiết bị tốc độ cao / tốc độ cao / bộ điều khiển lưu trữ / tốc độ USB 2.0 với DMA chuyên dụng, PHY tốc độ cao trên toàn bộ chip và ULPI
• 10/100 Ethernet MAC với DMA chuyên dụng: hỗ trợ phần cứng IEEE 1588v2, MII / RMII
• Giao diện camera song song 8-14 bit lên tới 54 Mbytes / s
• Trình tạo số ngẫu nhiên đúng
• Đơn vị tính CRC
• ID duy nhất 96 bit
