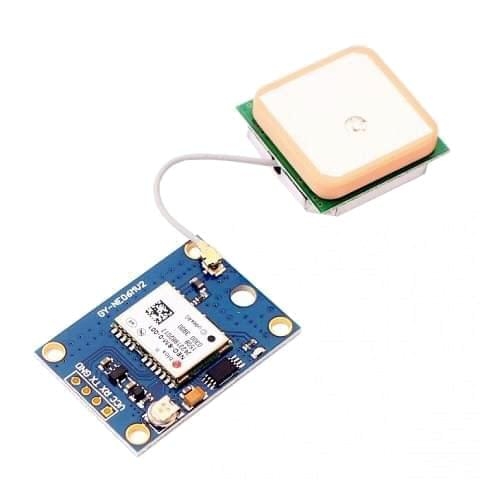

Module GPS NEO-6MV2

GPS NEO-6M v2 là module định vị toàn cầu sử dụng hệ thống vệ tinh GPS của Mỹ. Module GPS NEO-6M cho tốc độ xác định vị trí nhanh và chính xác, có nhiều mức năng lượng hoạt động, phù hợp với các ứng dụng chạy pin.
Module GPS sử dụng board điều khiển kết nối của hãng U-BLOX đến từ Thụy Sĩ có rất nhiều năm kinh nghiệm trong lĩnh vực sản xuất module định vị toàn cầu.
Module GPS NEO-6M v2 có thể được cấp nguồn từ 3.3V - 5V nhưng chỉ giao tiếp ở mức 3.3V. Trên module có sẵn port serial để bạn kết nối.
Việc cấu hình thông số kết nối GPS, thời gian nhấp nháy LED, mức năng lượng hoạt động... được thiết lập thông qua phần mềm u-Center. Tại machtudong.vn chúng tôi đã thiết lập sẵn một số tính năng quan trọng của module GPS NEO-6M:
+ Serial hoạt động ở baudrate 9600
+ Mức năng lượng kết nối: Max performance (0), với mức này bạn có tọa độ chính xác nhất nhưng đòi hỏi module phải để ngoài trời, nếu hoạt động trong nhà sẽ khó bắt sóng. Bạn có thể cấu hình cho module hoạt động ở mức Eco power (4) để tiết kiệm năng lượng, ở chế độ (4) module chỉ cần 3-4 vệ tinh là có thể bắt sóng được.
+ LED nhấp nháy khi chưa kết nối theo tần số 1Hz, duty cycle: 50%. Sau khi module fix được tín hiệu GPS, LED nhấp nháy nhanh hơn theo tần số 5Hz, duty cycle 20%.
Để cấu hình module GPS NEO-6M bạn cần 1 cổng Serial giao tiếp ở mức 3.3V. Chúng tôi hiện có 2 loại USB to TTL Serial có thể đáp ứng tốt: PL2303HX và CP2102. Bạn tham khảo link sau để biết cách cấu hình: github . Chúng tôi sẵn lòng trợ giúp việc cấu hình cho module nếu bạn có thắc mắc nào.
Bạn có thể gắn antena bên ngoài hoặc hàn trực tiếp vào module. Khi cho module hoạt động, hướng antena lên trên để module bắt sóng tốt.
Kích thước: 40mm x 28mm x 3mm (chưa bao gồm antena), antena dày 8mm.
