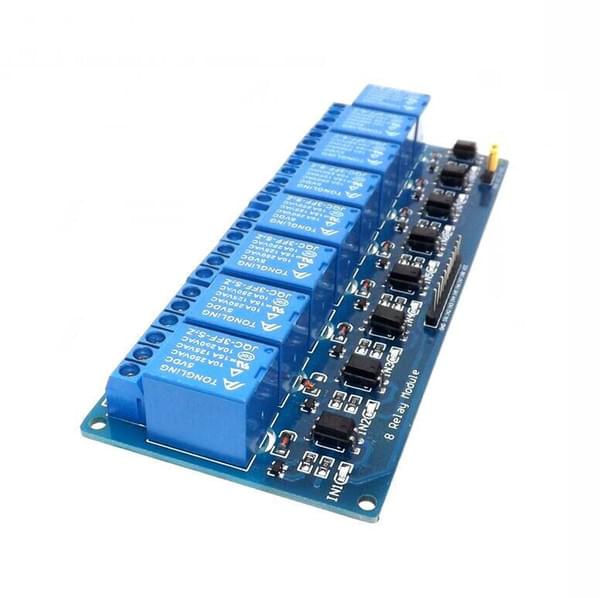

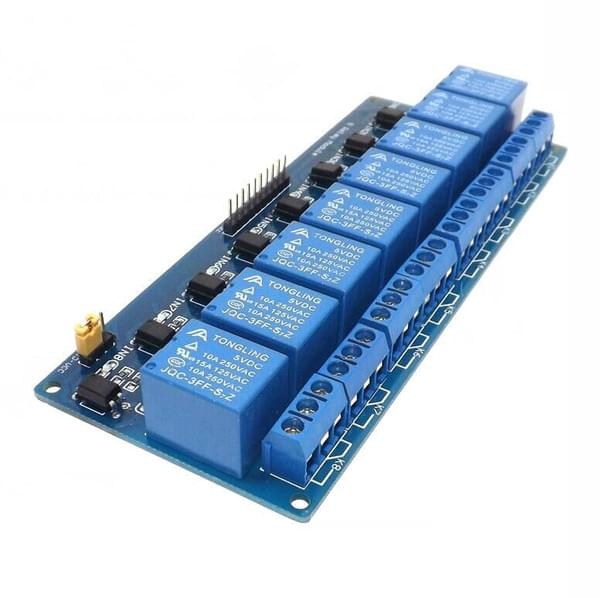

Module Relay 8 kênh 5V là một công tắc chuyển đổi hoạt động bằng điện. Nói là một công tắc vì rơ le có 2 trạng thái ON và OFF. Relay ở trạng thái ON hay OFF phụ thuộc vào có dòng điện chạy qua relay hay không.

Nguyên tắc hoạt động:

Khi có dòng điện chạy qua relay, dòng điện này sẽ chạy qua cuộn dây bên trong và tạo ra một từ trường hút. Từ trường hút này tác động lên một đòn bẩy bên trong làm đóng hoặc mở các tiếp điểm điện và như thế sẽ làm thay đổi trạng thái của relay. Số tiếp điểm điện bị thay đổi có thể là 1 hoặc nhiều, tùy vào thiết kế.
Relay có 2 mạch độc lập nhau họạt động. Một mạch là để điều khiển cuộn dây của relay: Cho dòng chạy qua cuộn dây hay không, hay có nghĩa là điều khiển relay ở trạng thái ON hay OFF. Một mạch điều khiển dòng điện ta cần kiểm soát có qua được relay hay không dựa vào trạng thái ON hay OFF của relay.
Hoạt động của relay
Dòng chạy qua cuộn dây để điều khiển rơ le ON hay OFF thường vào khoảng 30mA với điện áp 6V, 9V, 12V, 24V hoặc có thể lên tới 100mA. Và bạn thấy đó, hầu hết các con chip đều không thể cung cấp dòng này, lúc này ta cần có một BJT để khuếch đại dòng nhỏ ở ngõ ra IC thành dòng lớn hơn phục vụ cho relay.
