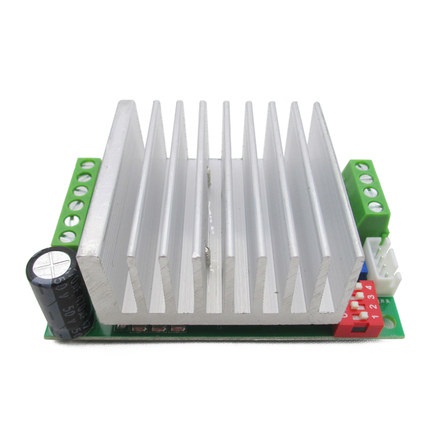

Module điều khiển động cơ TB6600 4.5A
Thông số kỹ thuật:

• Điện áp hoạt động: 10V - 45V ( Khuyên dùng ở 32V hoặc 24V)
• Sử dụng ic: 6N137 tốc độ cao không gấy trượt bước
• Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch
• Dòng ra: 4.5A
• Điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước.
• Dài: 82mm Rộng: 52mm Cao: 30mm
• A+ và A -: Nối vào cặp cuộn dây của động cơ bước
• B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
• PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
• PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
• DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
• DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
• ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
• Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

Tính năng sản phẩm:

• Module điều khiển động cơ TB6600 4.5A chuyên điều khiển động cơ bước với nhiều tính năng vượt trội như bảo vệ quá dòng , tự ngắt khi điện áp thấp và nhiệt độ cao.
