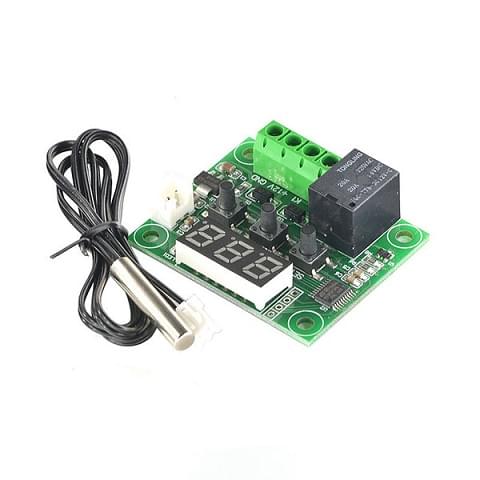

Mạch giới hạn nhiệt độ XH-W1209

CÒN HÀNG

Giá gốc: 60.000₫

Giá khuyến mại 55.000₫

Đây là module cảm biến nhiệt độ có ngõ ra Relay dạng thường mở, có hiển thị LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động....v.v.
Thông số kỹ thuật

  • Khống chế nhiệt độ bằng Relay
  • Ứng dụng trong lò sấy, làm mát.
  • Phạm vi hoạt động :-50-110℃
  • Độ chính xác: 0.1℃
  • Nhiệt độ trễ:2℃
  • Thời gian cập nhập: 0.5S
  • Điện áp vào: DC12V
  • Đầu ra: Tiếp Điểm Relay
  • Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
  • Kích thước :40×48.5MM
  • Lỗ gắn: M3x2
  • Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
  • Led Hiển Thị 0.28 Màu Đỏ:
  • Hiển Thị Nhiệt Độ Hoạt Động
  • Hiển Thị Nhiệt Độ Cài Đặt
  • Phím Setup, Tăng (+), Giảm (-)
  • Cân nặng 400g

Ví Dụ: Muốn cài nhiệt độ bật Relay 40 Độ
Bạn làm như sau:
– Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt
và nhấp nháy.
– Nhấn (+) hoặc (-) để tăng hoặc giảm để cài đặt. Giữ (+) hoặc (-) để nhiệt độ ở 40 Độ.
Module sẽ hoạt động như sau:
– Nếu nhiệt độ đo đang dưới 40độ, Relay không bật, đèn báo không sáng (Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 40độ –> Relay Đóng, Đèn sáng, Tiếp điểm thông.
– Khi nhiệt độ môi trường >=40độ, relay sẽ ở trạng thái đóng, đèn sáng (Tiếp điểm đóng). Nhiệt độ môi trường giảm < nhiệt độ cài đặt 2độ –> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.
