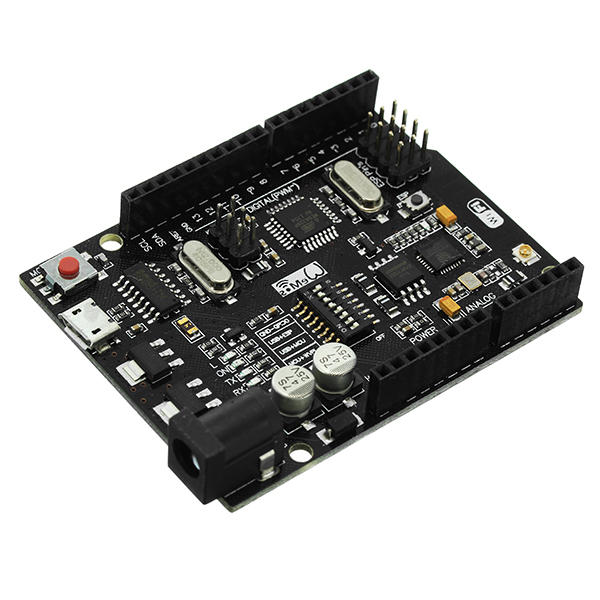

Mạch Arduino UNO + WiFi R3 ATmega328P + ESP8266

Tính Năng Sản Phẩm:

• Mạch tích hợp đầy đủ trên một bo mạch: Uno R3 ATmega 328 và WiFi ESP8266 với bộ nhớ 32Mb (MegaByte). Tất cả các mô-đun có thể làm việc cùng nhau hoặc riêng rẽ. Giải pháp tiện lợi cho việc phát triển các dự án mới yêu cầu Uno và WiFi. Thông qua USB, bạn có thể cập nhật bản phác thảo và firmvare cho ATmega328 và cho ESP8266. Chuẩn giao tiếp USB CH340G, sử dụng bảng này rất đơn giản. Trên board có các DIP-switch, để kết nối các mô-đun. Ví dụ: tới USB và ATmega328, USB và ESP8266, ATmega328 và ESP8266.

Thông Số Kỹ Thuật:

• Ra chân đầy đủ ESP8266.
• Tích hợp Dip Switch cấu hình linh hoạt:
• CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB).
• CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).
• CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).
• ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART).
• Sử dụng cổng Micro USB nhỏ gọn.
• Vi điều kiển trung tâm: ATmega328P + ESP8266
• Điện áp sử dụng: 6~9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6~9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao).
• Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác)
• Tích hợp mạch chuyển USB UART CH340G
• Chuẩn chân và cách sử dụng tương tự Arduino Uno.
