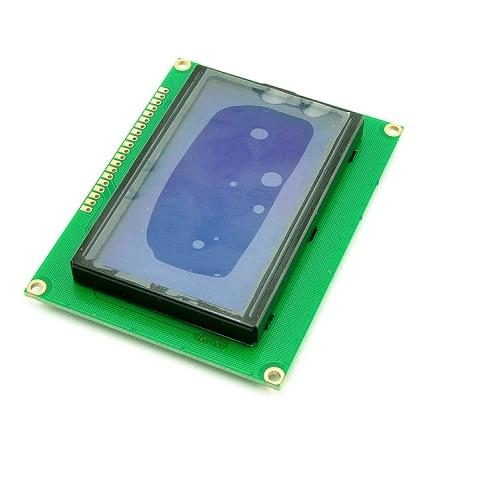

LCD Graphic 128x64-3.3V

CÒN HÀNG

Giá gốc: 200.000₫

Giá khuyến mại 180.000₫

Graphic LCD 128x64 (gọi tắt là GLCD) loại chấm không màu là các loại màn hình tinh thể lỏng nhỏ dùng để hiển thị chữ, số hoặc hình ảnh. Khác với Text LCD (Như LCD 2004, LCD 1602...), GLCD không được chia thành các ô để hiển thị các mã ASCII vì GLCD không có bộ nhớ CGRAM (Character Generation RAM). GLCD 128x64 có 128 cột và 64 hàng tương ứng có 128x64=8192 chấm (dot). Mỗi chấm tương ứng với 1 bit dữ liệu, và như thế cần 8192 bits hay 1024 bytes RAM để chứa dữ liệu hiển thị đầy mỗi 128x64 GLCD. Tùy theo loại chip điều khiển, nguyên lý hoạt động của GLCD có thể khác nhau. GLCD 128X64 dùng chíp KS0108

Chip KS0108 chỉ có 512 bytes RAM (4096 bits = 64x64)  vì vậy chỉ điều khiển hiển thị được 64 dòng x 64 cột. Để điều khiển GLCD 128x64 cần 2 chip KS0108, và thực thế trong các loại GLCD có 2 chip KS0108, GLCD 128x64 do đó tương tự 2 GLCD 64x64 ghép lại.  Chúng ta cùng xem sơ đồ chân của GLCD chip KS0108

Các GLCD 128x64 dùng KS0108 thường có 20 chân trong đó chỉ có 18 chân là thực sự điều khiển trực tiếp GLCD, 2 chân (thường là 2 chân cuối 19 và 20) là 2 chân Anốt và Katốt của LED nền. Trong 18 chân còn lại, có 4 chân cung cấp nguồn và 14 chân điều khiển và dữ liệu
