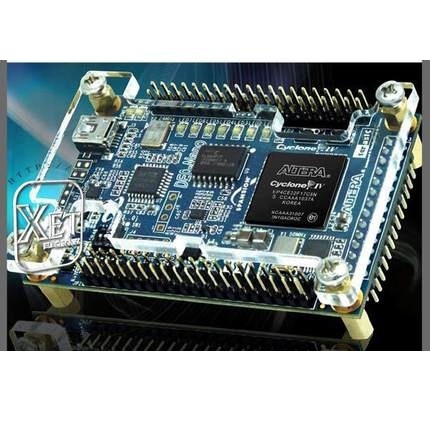

KIT FPGA DE0-Nano Altera Cyclone IV

- KIT FPGA DE0-Nano là bộ kit được phát triển bởi Altera (nay thuộc Intel) .
- KIT FPGA DE0-Nano có thiết kế nhỏ gọn, giá thành phù hợp, đáp ứng tốt các dự án ,ứng dụng đòi hỏi tốc độ xử lý nhanh, bộ nhớ lớn.
- KIT tích hợp chuyển đổi ADC, gia tốc kế, led, nút nhấn, GPIO...
- KIT ứng dụng phát triển các dự án, nghiên cứu, giáo dục...
* Cyclone IV EP4CE22F17C6N FPGA
- 22.320 Thành phần Logic (LEs)
- 594 Bộ nhớ nhúng (Kbits)
- 66 nhân bản được nhúng 18 x 18
- 4 PLLs dùng chung
- Tối đa 153 chân I / O
* Trạng thái Cấu hình và Các Thành phần Thiết lập
- Mạch USB-Blaster on-board để lập trình.
- Thiết bị cấu hình nối tiếp FPGA (EPCS).
* Phần mở rộng
- Hai đầu cắm 40 chân (GPIO) cung cấp 72 chân 3.3V I / O.
- Hai chân điện áp 5V, hai chân điện áp 3.3V và bốn GND.
- Một Header 26-pin cung cấp 16 chân I / O 3.3V kỹ thuật số và 8 chân đầu vào analog để kết nối với các cảm biến tương tự,
* Bộ nhớ
- 32MB SDRAM
- Ổ Cứng 2Kb / I2C
* Đầu vào/ ra tương tác với người dùng
- 8 đèn LED xanh
- 2 nút nhấn
- 4 công tắc ngắt
* Cảm biến gia tốc 3 trục - ADI ADXL345 (13 bit).
* Bộ chuyển đổi A / D
- IC NS ADC128S022, 8-kênh, bộ chuyển đổi A / D 12-bit, tỉ lệ chuyển đổi 50 ksps đến 200 ksps .
* Bộ dao động 50MHz on-board
* Nguồn điện
Mô tả hàng hoá Phương Thức Thanh Toán (http://banlinhkien.vn/article-471-phuong-thuc-thanh-toan-mua-hang-online.html)
- Cổng USB loại mini-AB (5V)
- Hai chân DC 5V của các Header GPIO (5V)
- Đầu nối nguồn 2 pin bên ngoài (3.6-5.7V)
* Kết nối
Sơ đồ kết nối giao diện D5M
