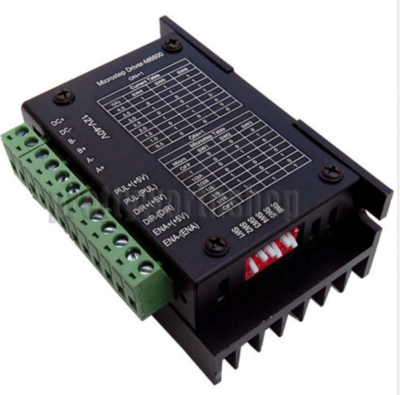

Driver điều khiển động cơ bước M6600 sử dụng IC Driver là TB6600HQ/HG chính hãng Toshiba cho khả năng điều khiển động cơ bước 2 pha với công suất tối đa lên đến 4A 40V. Driver có thiết kế vỏ hộp kim loại chắc chắn, bền bỉ, chống nhiễu cùng với tản nhiệt lớn cho hoạt động ổn định cao nhất.
Thông số kỹ thuật:
• IC Driver: TB6600HQ/HG Single-chip bipolar sinusoidal micro-step stepping motor
driver, công nghệ mới nhất BiCD 0.13nm.
• Nguồn cấp tối đa: 40VDC.
• Dòng cấp IOUT = 5.0 A (absolute maximum ratings, peak, within 100ms) IOUT = 4 A
(operating range, maximal value).
• Độ phân giải: 1/1, 1/2, 1/4, 1/8, and 1/16 step.
• ON resistance (upper + lower) = 0.4Ohm.
• Có thể điều khiển đảo chiều quay.
• Tích hợp chân Reset và Enable.
• Tích hợp tính năng Standby.
• Tích hợp bảo vệ quá nhiệt TSD.
• Tích hợp bảo vệ quá áp UVLO.
• Kích thước: 96 x 57 x 35mm
Quý Khách lưu ý Driver điều khiển động cơ bước M6600 IC TB6600 HQ/HG trên thị trường có nhiều loại, tuy nhiên Driver sử dụng đúng IC TB6600HQ/HG của chính hãng Toshiba có các đặc điểm sau:
• Vỏ kim loại có in M6600.
• Mở vỏ ra thì có IC nhiều chân dạng HZIP25 - 1.00F đặc trưng của TB6600HQ/HG
Toshiba.
• Chữ in trên IC ghi rõ TB6600HQ/HG.
