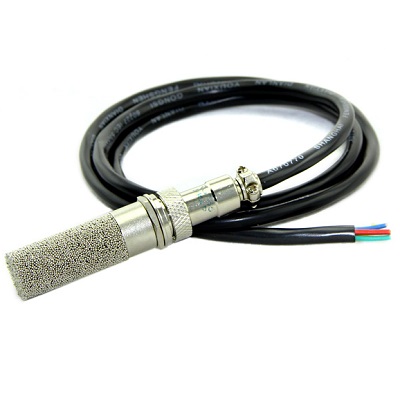

Cảm biến độ ẩm, nhiệt độ không khí SHT20 có vỏ bảo vệ được sử dụng trong các ứng dụng nông nghiệp đòi hỏi độ bên, độ chinh xác và độ ổn đinh cao, cấu tạo gồm cảm biến SHT20 phia trong, bên ngoài là lớp vỏ bảo vệ cảm biến khỏi các tác động vật lý từ môi trường như bụi, nước. Cảm biến độ ẩm, nhiệt độ không khi SHT20 có vỏ bảo vệ khuyến cáo chỉ được dùng để đo độ ẩm và nhiệt độ không khi, không sử dụng cảm biến trong môi trường nước ngập cảm biến hoặc chôn dưới đất, tránh để nước xit trực tiếp vào cảm biến vì có thể làm hư cảm biến.
Thông số kỹ thuật:

• Cảm biến độ ẩm, nhiệt độ không khi SHT20
• Cảm biến phia trong: SHT10
• Điện áp sử dụng: 3 - 5VDC
• Khoảng nhiệt độ đo được: -40 ~ 120 độ C, sai sô 0.5 độ C
• Khoảng độ ẩm đo được: 0 ~100% RH, sai sô 4.5% RH
• Có sẵn trở treo 10K.
• Độ dài: 70mm
• Đường kinh: 16mm
• Dây dẫn: 1m

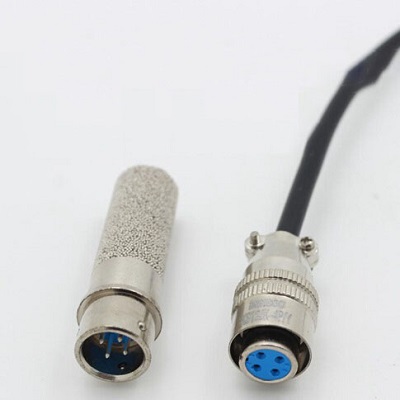

Sơ đồ dây:

1. VCC - Màu nâu - cấp nguồn 3 ~ 5VDC.
2. GND - Màu đen - cấp nguồn 0VDC ~ Mass.
3. DATA - Màu vàng.
4. CLK - Màu xanh dương.
