CD74HC4067 16 cổng ADC cho Arduino

Vì mux / demux cũng hoạt động với tín hiệu kỹ thuật số, bạn có thể sử dụng nó để dẫn dữ liệu nối tiếp cấp độ TTL đến hoặc từ nhiều thiết bị. Ví dụ: bạn có thể sử dụng nó để kết nối các chân TX của 16 thiết bị với một chân RX trên vi điều khiển của bạn. Sau đó, bạn có thể chọn bất kỳ một trong 16 thiết bị đó để nhận dữ liệu. Nếu bạn muốn liên lạc hai chiều, bạn có thể thêm bảng thứ hai để định tuyến đường TX của vi điều khiển đến 16 đường RX của thiết bị. Bằng cách sử dụng nhiều bảng, bạn có thể tạo các sắp xếp tương tự cho I2C, SPI, v.v.

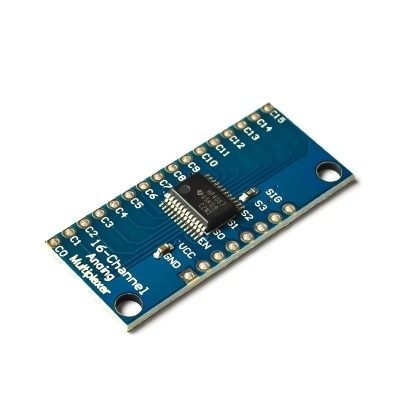

Đây là một bảng đột phá dành cho Bộ ghép kênh / Bộ ghép kênh kỹ thuật số / Demultiplexer 16 kênh rất tiện dụng CD74HC4067. Con chip này giống như một công tắc quay - bên trong nó định tuyến pin chung (COM trong sơ đồ, SIG trên bảng) đến một trong 16 chân kênh (CHANxx). Nó hoạt động với cả tín hiệu số và tín hiệu tương tự (điện áp không thể cao hơn VCC) và chức năng kết nối theo cả hai hướng. Để kiểm soát nó, hãy kết nối 4 đầu ra kỹ thuật số với các chân chọn địa chỉ của chip (S0-S3) và gửi cho nó địa chỉ nhị phân của kênh bạn muốn (xem biểu dữ liệu để biết chi tiết). Điều này cho phép bạn kết nối tối đa 16 cảm biến với hệ thống của mình chỉ bằng 5 chân!
