Mẫu

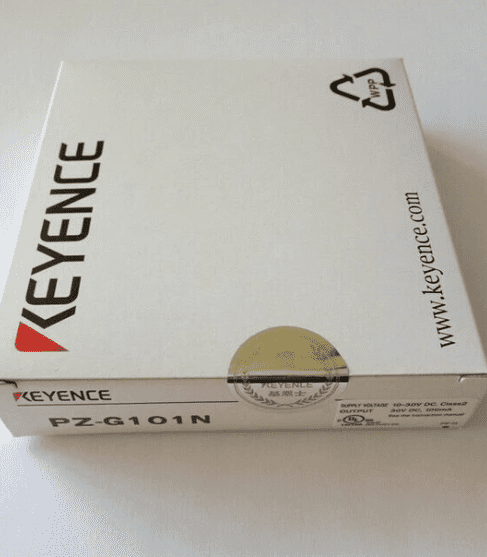

PZ-G101N

Loại

Sự phản xạ khuếch tán
Tầm nhìn gần
phản xạ^*1

Hình dạng

Dạng hình
chữ nhật

Ngõ ra

NPN

Kết nối dây cáp

Cáp (2 m)^*1

Khoảng cách phát hiện

200 mm

Đường kính vệt

Đường kính
Xấp xỉ 5 mm
(Tại khoảng cách
phát hiện
100 mm)

Nguồn sáng

Đèn LED màu đỏ

Điều chỉnh độ nhạy

Tụ tinh chỉnh 1 vòng (230°)

Thời gian đáp ứng

500 µs

Chế độ vận hành

BẬT-SÁNG/BẬT-TỐI (công tắc có thể lựa chọn)

Đèn báo (LED)

Ngõ ra: Đèn LED màu cam
Vận hành ổn định: Đèn LED màu xanh lá cây

Ngõ ra điều khiển

Ngõ ra cực thu để hở tối đa 30 V, cực đại 100 mA, Điện áp dư: Tối đa 1 V

Mạch bảo vệ

Cực tính ngược, bảo vệ quá dòng, bộ chống sét hấp thụ

Triệt nhiễu

Lên đến 2 khối
(với chức năng tần số tự động khác nhau)

Mô men xoắn siết chặt

Mẫu hình chữ nhật (Bộ phận lỗ lắp đặt): Tối đa 0,5 N·m

Định mức

Điện áp nguồn

10 đến 30 VDC, bao gồm Độ gợn (P-P) ±10 %

Dòng điện tiêu thụ

34 mA trở xuống

Khả năng chống chịu với môi trường

Chỉ số chống chịu thời tiết cho vỏ bọc

IEC: IP67/NEMA: 4X, 6, 12/DIN: IP69K

Ánh sáng môi trường xung quanh

Đèn bóng tròn: Tối đa 5,000 lux, Ánh sáng mặt trời: Tối đa 20,000 lux

Nhiệt độ môi trường xung quanh

-20 đến +55 °C (Không đóng băng)

Độ ẩm môi trường xung quanh

35 đến 85 % RH (Không ngưng tụ)

Chống chịu rung

10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ

Chống chịu va đập

1,000 m/s², 6 lần theo các hướng X, Y, và Z

Vật liệu

Vỏ bọc, đai ốc M18
(chỉ mẫu dạng ren)

PBT gia cường sợi thủy tinh

Vỏ che ống kính

Polyarylate (PAR)

Tụ tinh chỉnh

Polyamide (PA) gia cường sợi thủy tinh

Cáp (chỉ mẫu cáp)

Polyvinyl chloride (PVC)

Bộ kết nối (chỉ loại bộ kết nối có dây cáp)

―

Phụ kiện

Sổ tay hướng dẫn

Khối lượng

Mẫu cáp hình chữ nhật: Xấp xỉ 60 g (đầu phát mẫu thu phát độc lập: Xấp xỉ 50 g)
