Arduino 4 Relays Shield
Giá gốc: 90.000₫
Giá khuyến mại 85.000₫

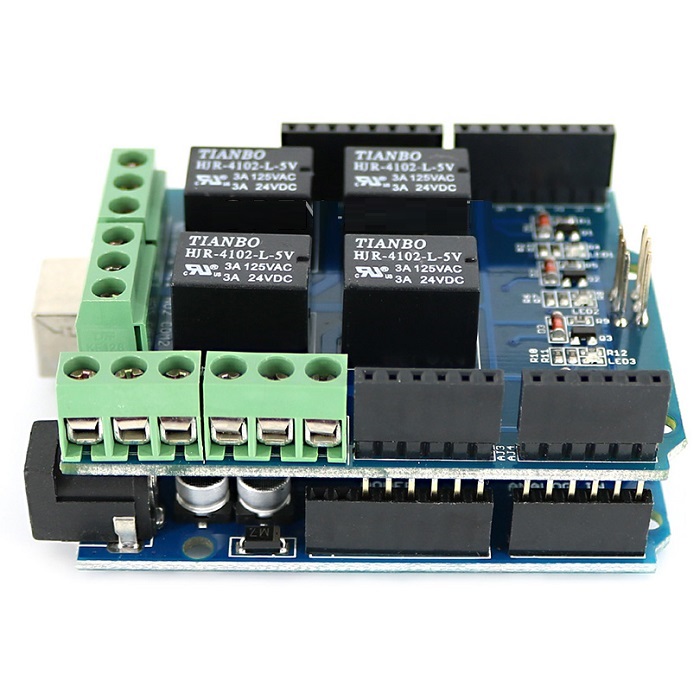

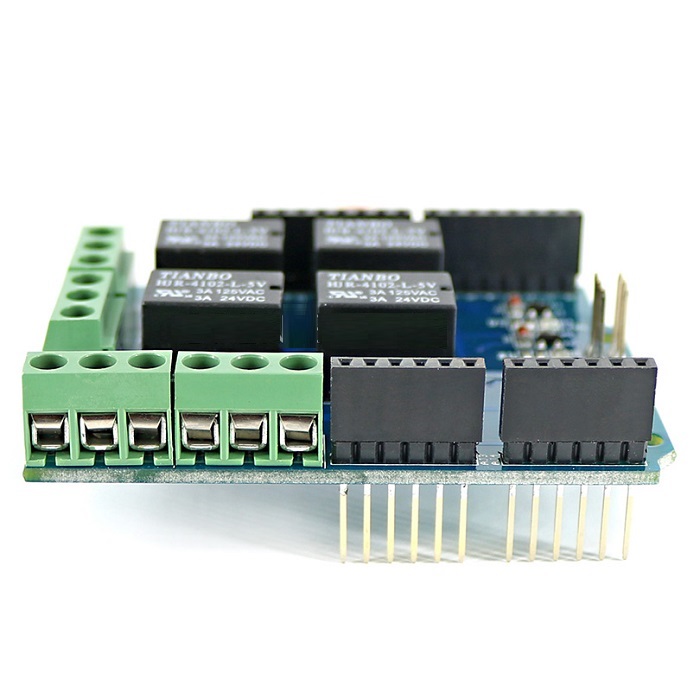

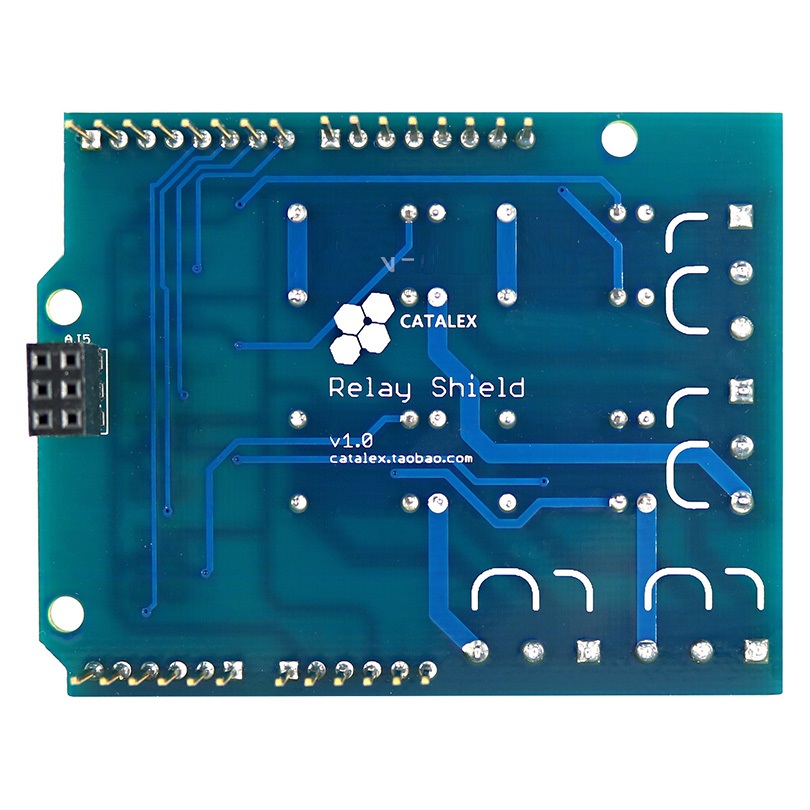

Mạch Arduino 4 Relays Shield có thiết kế đơn giản với relay, transistor cách ly và diod chống nhiễu xung ngược từ relay (flyback diode), mạch được thiết kế dạng Shield Arduino nên có thể gắn trực tiếp lên Arduino và sử dụng chỉ qua 1 vài thao tác đơn giản, thích hợp cho các ứng dụng điều khiển tải AC / DC.
Thông số kỹ thuật:
- Số Relay: 4 relay 125VAC-3A / 24VDC-3A (có thể đóng ngắt tải 220VAC công suất thấp như bóng đèn, quạt,...).
- Điện áp kích: TTL 5VDC / 3.3VDC
- Điện áp sử dụng: 5VDC từ chân 5V của Arduino.

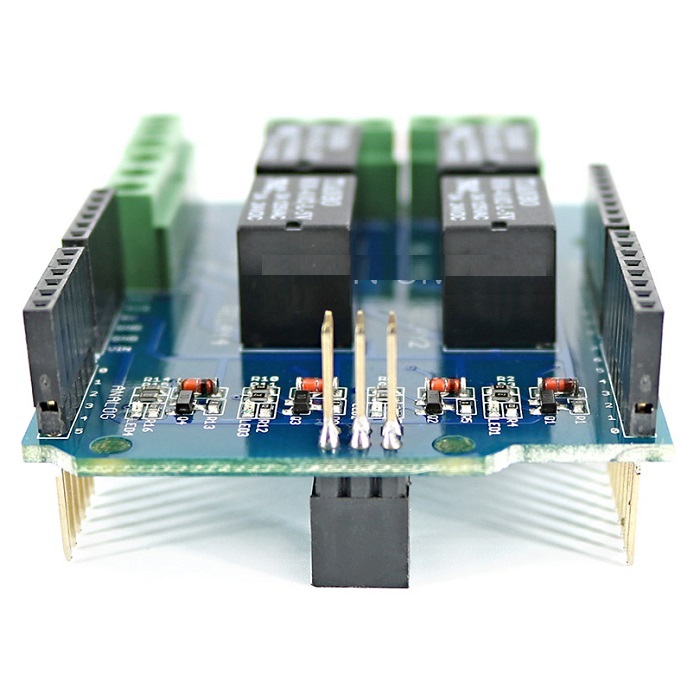

- Tích hợp transistor cách ly và diod chống nhiễu xung ngược từ relay (flyback diode).
- Chân kích Relay (kích mức HIGH):
- Kích thước: 70 x 54 x 26mm.
- Relay 1: D6
- Relay 2: D5
- Relay 3: D4
- Relay 4: D3
